屏幕接线与配置

屏幕接线

TFT电阻屏接线

TFT电阻屏接线

提示

• TFT屏幕的包装中会附赠两根FPC排线，一根是14P的（窄的），另一根是16P的（宽的）
• 电阻屏请务必使用14P的（窄的）！！！

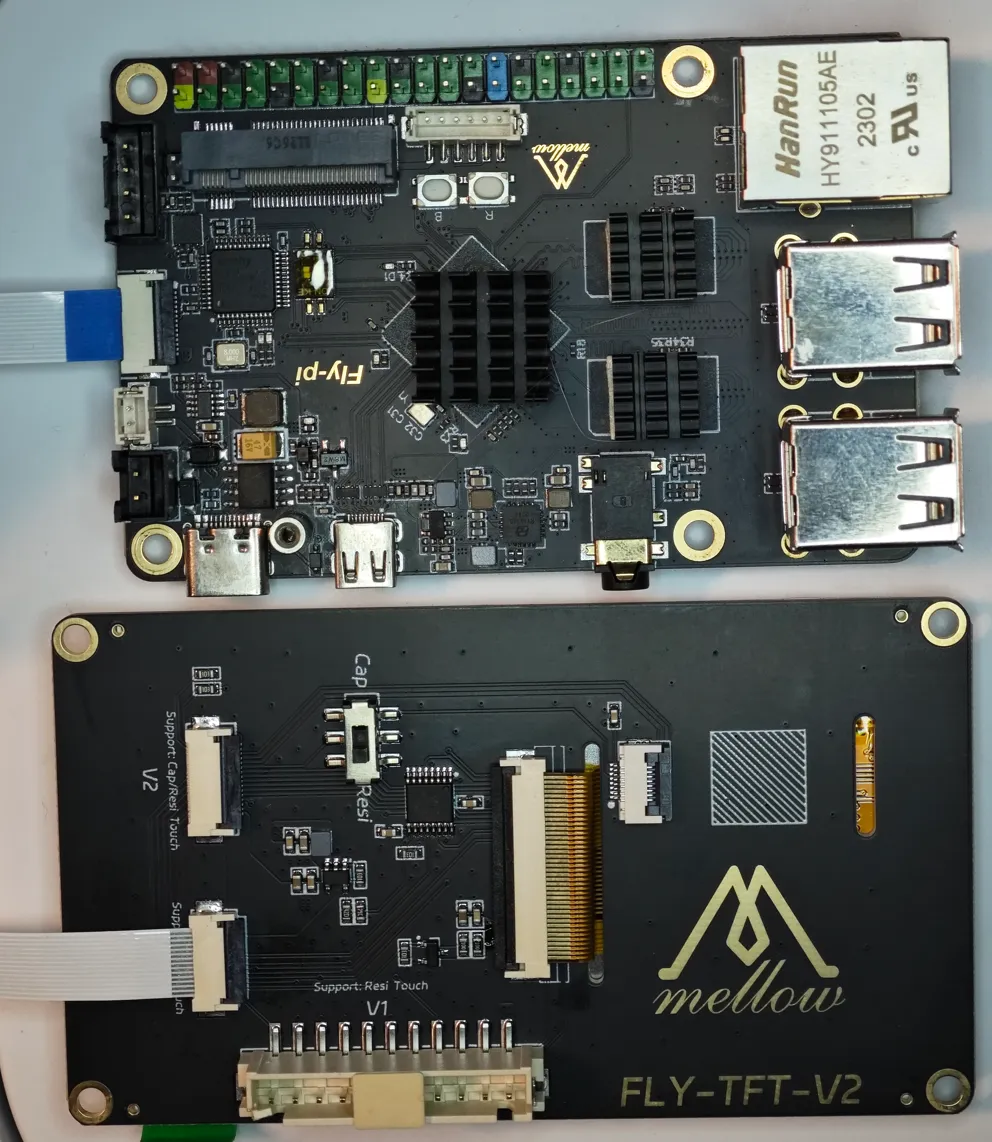

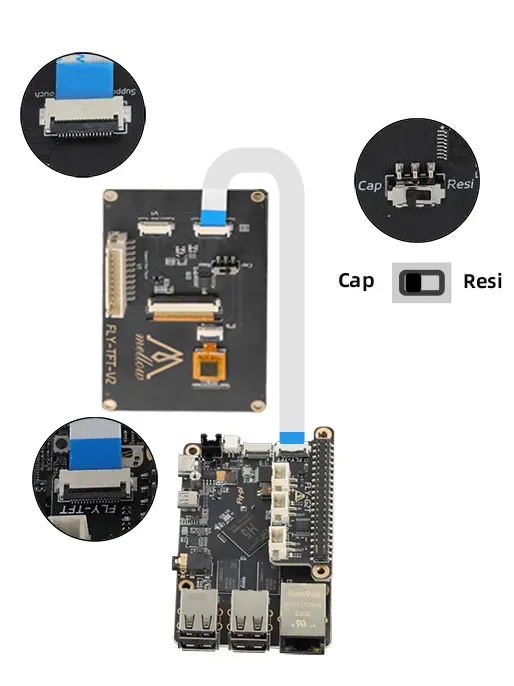

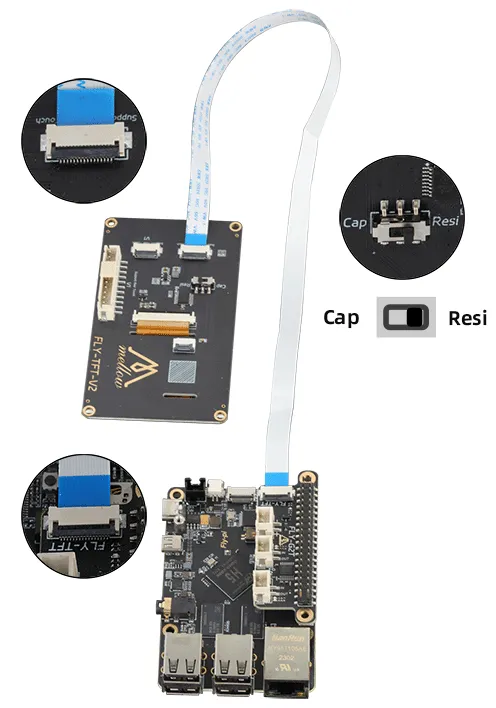

1. FLY-Pi V2 TFT电阻屏接线

HDMI接线

HDMI接线

1. FLY-HDMI-LCD5屏幕接线

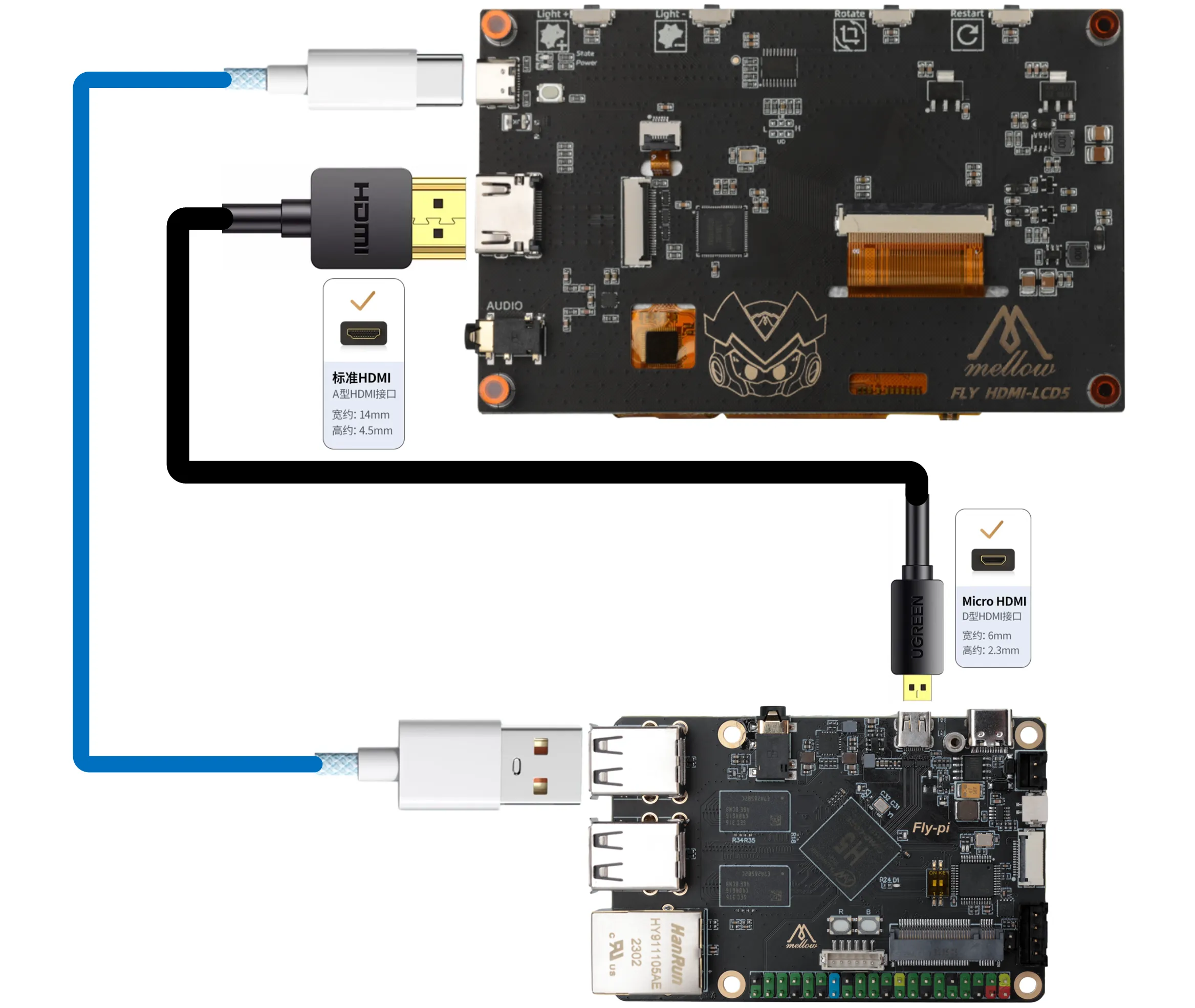

接线方式一

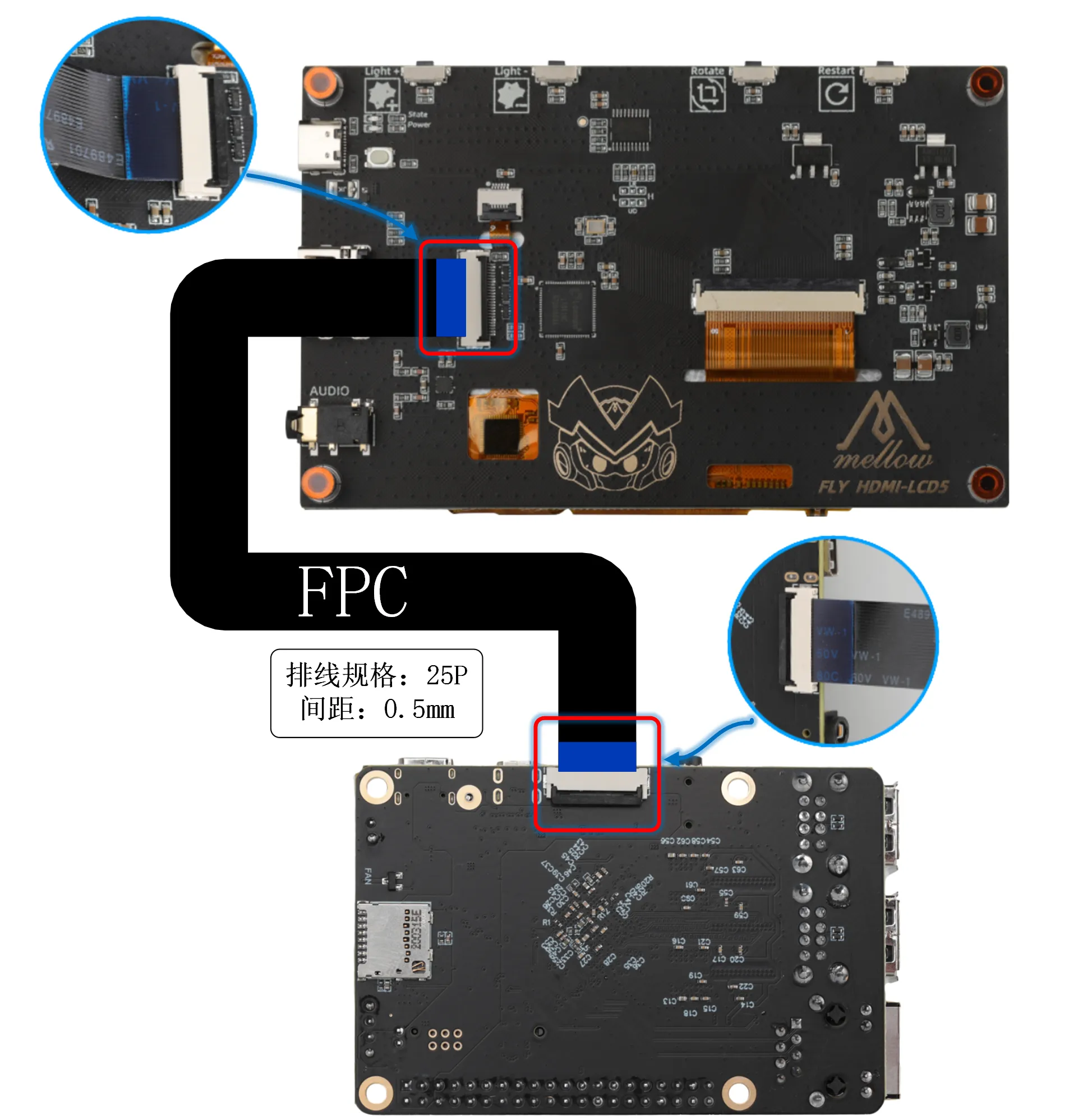

接线方式二

---

屏幕配置

FLYOS-FAST系统-TFT屏幕配置

FLYOS-FAST系统-TFT屏幕配置

1. 在浏览器打开设备ip地址，例如：http://192.168.6.110/

   fluidd按下图所示: 取消勾选 -> 筛选隐藏的文件和文件夹。

   mainsail按下图所示: 勾选 -> 显示隐藏文件。

2. 此时可以看到.flyos-config文件夹，进入这个文件夹会有sys-config.conf文件。

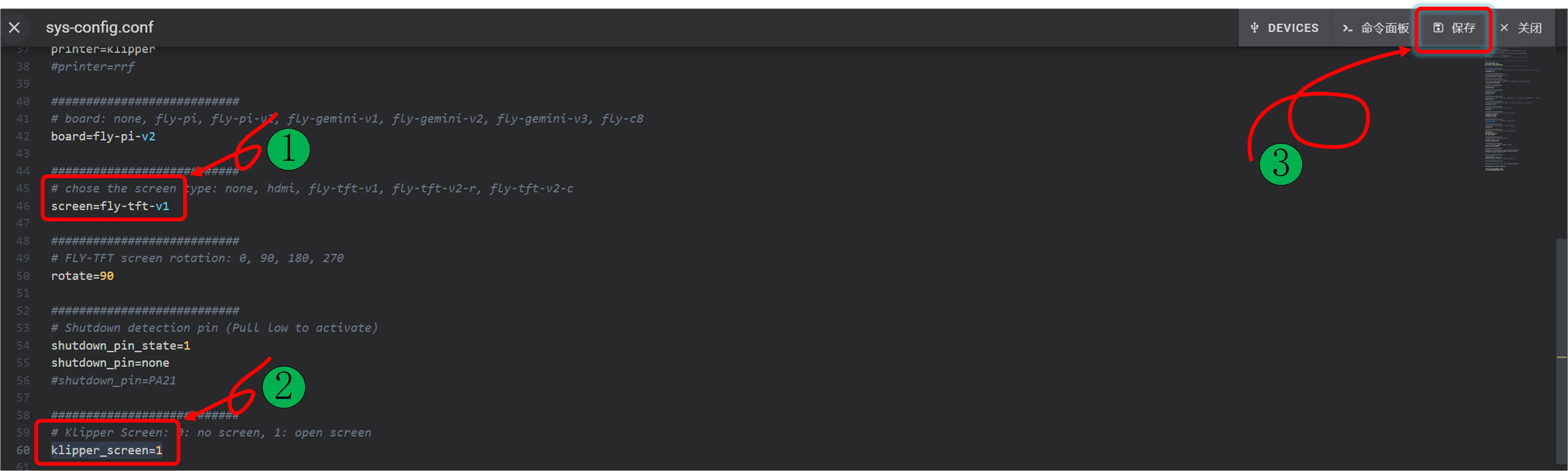

3. 打开sys-config.conf文件，将需要修改的配置项修改后 保存 -> 关闭 即可。

注意

• 电阻屏配置为：fly-tft-v1，请注意=后面不能有空格！！！，请确认屏幕背面拨码拨到Resi
• 电容屏配置为：fly-tft-v2-c，请注意=后面不能有空格！！！，请确认屏幕背面拨码拨到Cap
• klipper_screen配置为：1请注意=后面不能有空格！！！
• 注意：sys-config.conf文件中配置项的格式为key=value，禁止私自修改格式！！！否则配置不会生效！！！

4. 修改保存后，重启系统即可生效。

FLYOS-Armbian系统-TFT屏幕配置

FLYOS-Armbian系统-TFT屏幕配置

信息

• 在上位机连接WiFi，并获取上位机的IP后，在浏览器中输入IP+:9999 便可访问FLY TOOLS，进行屏幕相关的配置
• 例如你上位机的ip地址是192.168.6.110，那么你需要在浏览器中输入192.168.6.110:9999

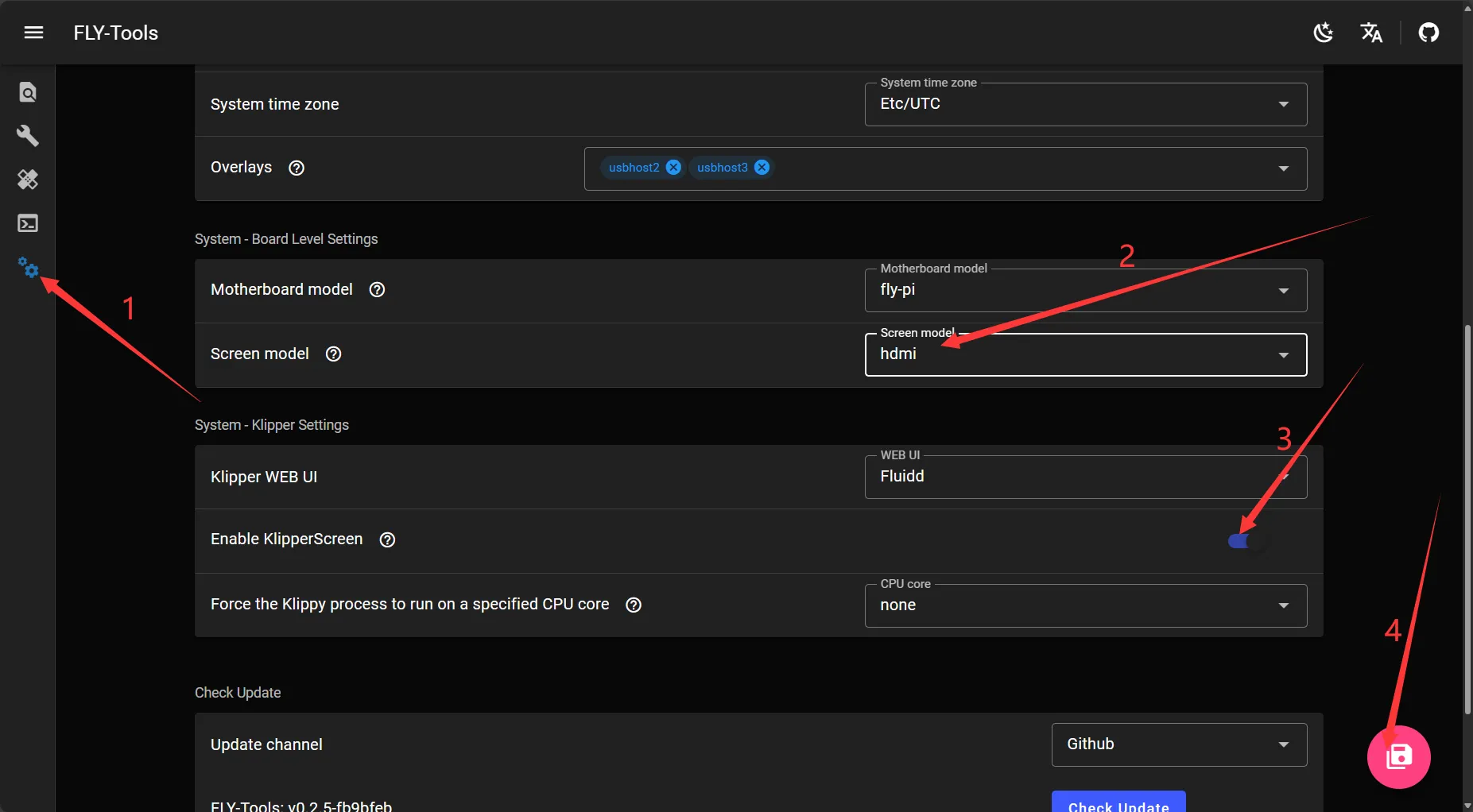

1. 打开FLY TOOS，按照下图所示步骤，开启Klipper Screen，选择屏幕型号，点击右下角粉色按钮保存配置后，重启上位机即可生效！

注意

• 电阻屏选择：fly-tft-v1，请确认屏幕背面拨码拨到Resi
• 电容屏选择：fly-tft-v2-c，请确认屏幕背面拨码拨到Cap

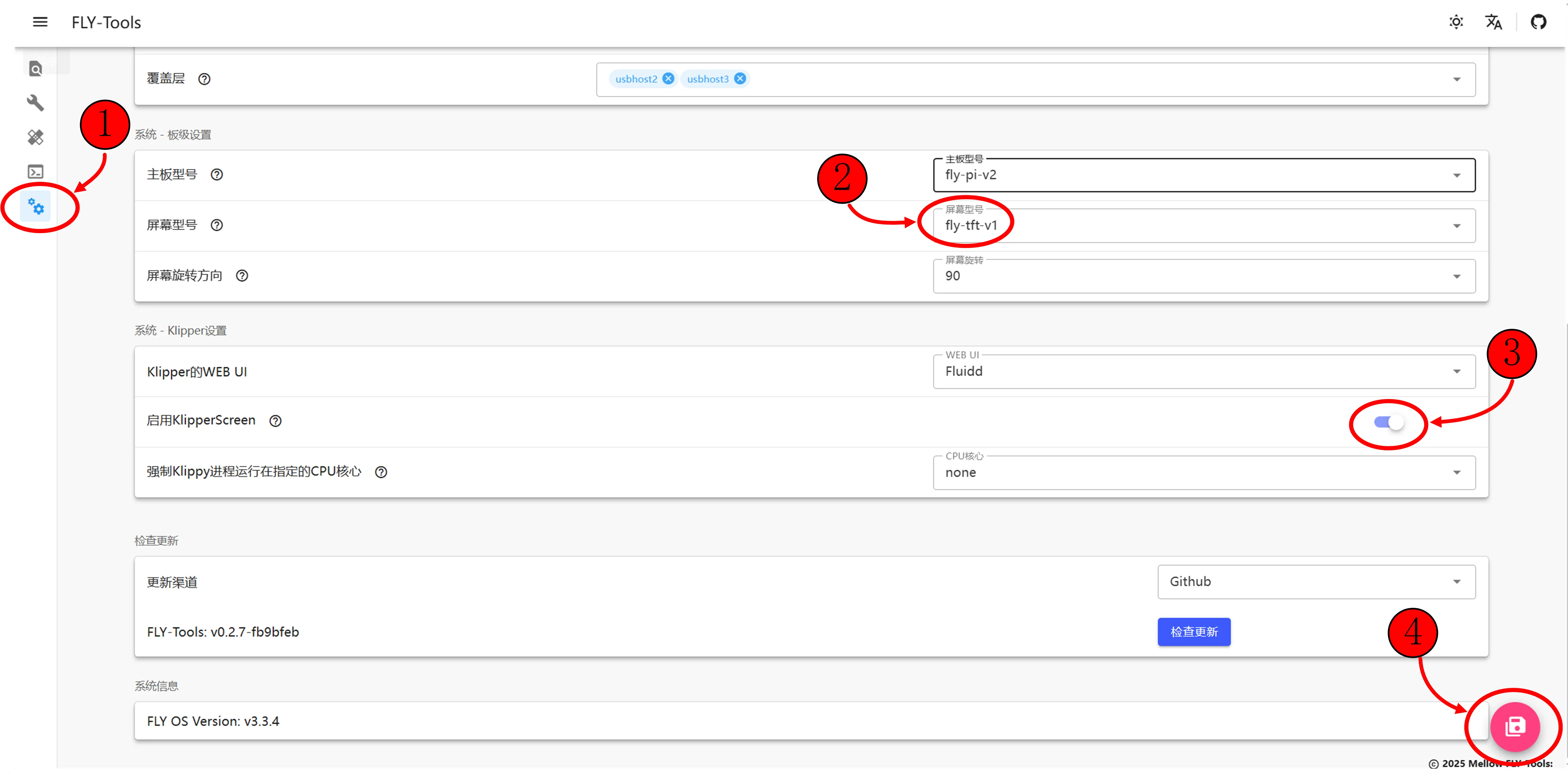

电阻屏：

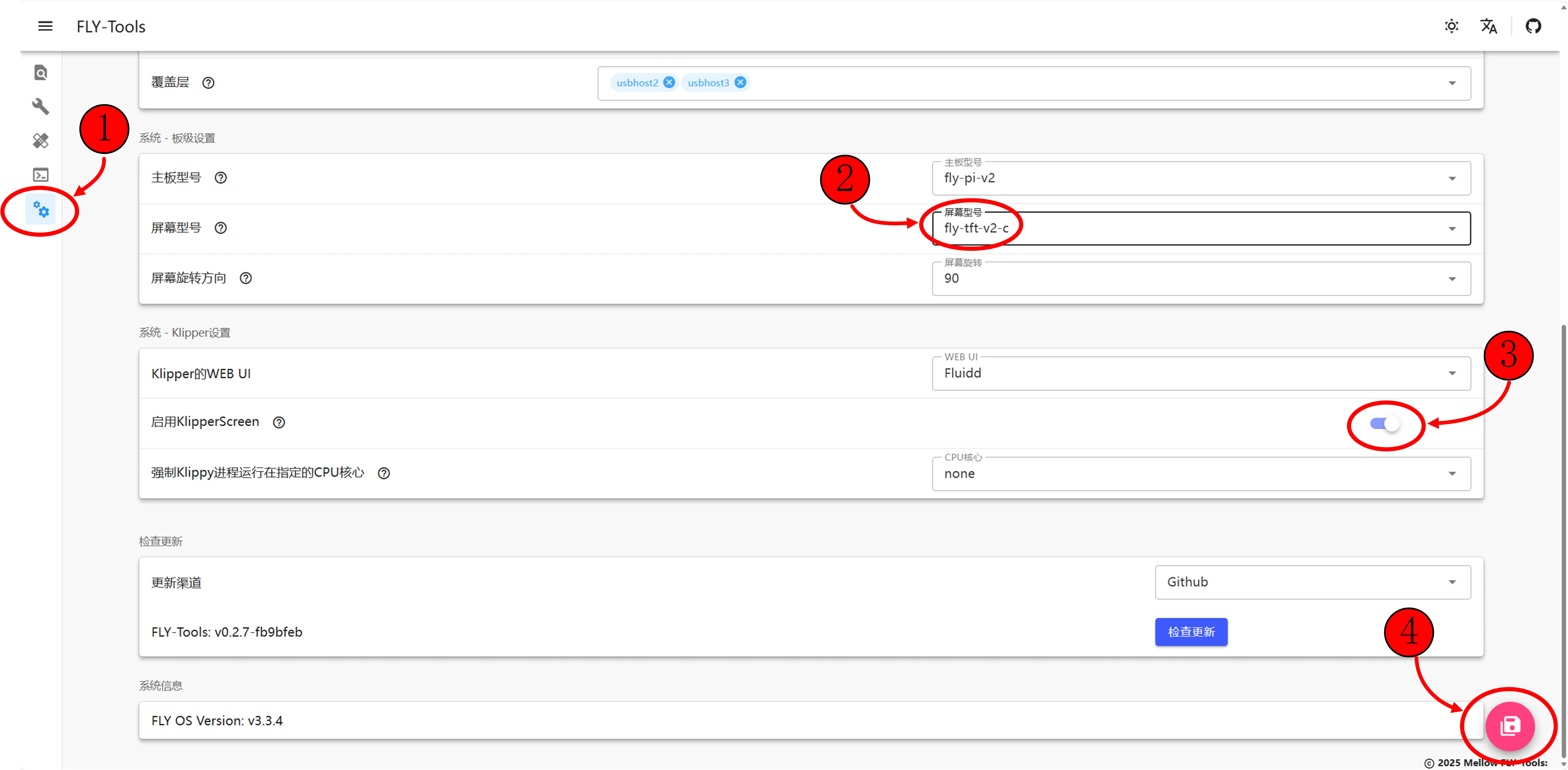

电容屏:

2. 保存配置后，重启上位机，即可生效！

---

2. 也可在SSH中，通过命令行直接配置（此方法不推荐！）

   • 电阻屏配置需要使用下方命令，配置成fly-tft-v1，请确认屏幕背面拨码拨到Resi

   sudo sed '11s/screen=none/screen=fly-tft-v1/' -i /boot/FlyOS-Env.txt

   • 电容屏配置需要使用下方命令，配置成fly-tft-v2-r，请确认屏幕背面拨码拨到Cap

   sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt

   • 使用下方命令查看是否修改成功

   sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'

   • 电阻屏修改为电容屏使用下方命令即可

   sudo sed -i '11{/^#/!s/screen=fly-tft-v1/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt

   • 电容屏修改为电阻屏使用下方命令即可

   sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v1/}' /boot/FlyOS-Env.txt

---
